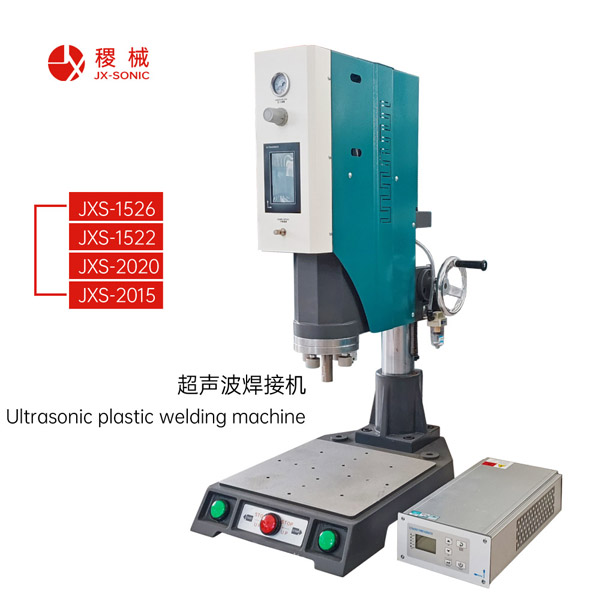

超聲波熔接中，振幅的選擇直接影響能量傳遞效率與材料熔融效果，需結合材料特性、工件結構及設備參數綜合判斷。以下是系統的選擇邏輯與實操方法：

 一、核心影響因素分析

 1. 材料特性

- 硬度與熔點：

  - 硬脆材料（如PC、PMMA）需較低振幅（20-40μm），避免因高振幅導致界面開裂；

  - 軟質材料（如PE、PP）可承受較高振幅（40-80μm），利于快速熔融；

  - 高熔點材料（如POM、PET）需適當提高振幅（50-70μm）以增加產熱。

- 彈性模量：

  彈性模量大的材料（如ABS）需更高振幅（40-60μm）來克服分子間作用力，而彈性模量小的材料（如TPU）可降低至30-50μm。

 2. 工件結構

- 厚度與尺寸：

  - 厚壁工件（＞3mm）需更高振幅（50-80μm）以保證能量穿透；

  - 薄壁件（＜1mm）宜用低振幅（20-40μm），防止過熔變形。

- 焊接面設計：

  - 凸臺/凹槽結構可減少振幅需求（如30-50μm），因接觸面積集中；

  - 平面焊接需適當提高振幅（40-60μm）以彌補能量分布不均。

 3. 設備參數匹配

- 功率與頻率：

  振幅=功率×變幅比/頻率，當設備功率固定時，可通過調整變幅桿（如變幅比1:1.5→1:2）提升振幅，或降低頻率（如20kHz→15kHz）增加振幅（振幅與頻率成反比）。

- 焊頭狀態：

  磨損的焊頭會降低振幅傳遞效率（損耗可達10%-20%），需定期校準或更換。

 二、振幅選擇步驟與方法

 1. 材料基準值參考

| 材料類型       | 推薦振幅范圍（μm） | 典型應用場景               |

|----------------|--------------------|---------------------------|

| PE、PP         | 40-80              | 塑料容器、玩具外殼熔接    |

| ABS、PC        | 30-60              | 電子外殼、光學部件焊接    |

| PMMA（亞克力） | 20-40              | 透明件焊接（防開裂）      |

| POM、PET       | 50-70              | 高熔點零件（如汽車配件）  |

| 尼龍（PA）     | 40-60              | 耐磨件焊接（需干燥處理）  |

| 橡膠、TPU      | 30-50              | 柔性件密封焊接            |

 2. 變幅桿與振幅的關系

- 變幅比定義：變幅桿大端與小端截面積之比，直接決定振幅放大倍數。

  - 例：變幅比1:1.5的變幅桿，輸入20μm振幅時，輸出為30μm。

- 選擇原則：

  - 小振幅（20-40μm）：選用變幅比1:1.2-1:1.5；

  - 大振幅（50-80μm）：選用變幅比1:1.8-1:2.5。

 3. 實操調試流程

```mermaid

graph TD

A[初始振幅設定] --> B{材料厚度≤1mm?}

B -->|是| C[設為30-40μm]

B -->|否| D[設為50-70μm]

C --> E[試焊1次]

D --> E

E --> F[觀察熔接面]

F --> G{是否均勻熔融?}

G -->|否| H[±5μm調整振幅]

H --> E

G -->|是| I[強度測試]

I --> J{強度達標?}

J -->|否| K[±10μm微調后重試]

K --> I

J -->|是| L[記錄最佳振幅]

```

 4. 動態監測與優化

- 振幅儀測量：使用激光測振儀實時監測焊頭端面振幅（誤差應≤5%），確保與設定值一致。

- 溫度反饋：通過紅外測溫儀檢測焊接界面溫度（如PP最佳熔融溫度180-220℃），振幅不足時溫度上升緩慢，需提高振幅。

 三、常見問題與解決方案

 1. 振幅過大的危害

- 現象：材料飛濺、焊頭磨損加劇、工件變形或降解（如熔接面發黃）。

- 解決：

  - 降低變幅比（如更換小變幅比變幅桿）；

  - 減小設備功率輸出（功率與振幅正相關）；

  - 檢查焊頭是否過度磨損（端面不平整需研磨）。

 2. 振幅不足的影響

- 現象：熔接面無熔融痕跡、強度低下、界面發白（未充分熔融）。

- 解決：

  - 增大變幅比（如1:1.5→1:2）；

  - 提高設備頻率（如20kHz→15kHz，需設備支持）；

  - 檢查換能器與變幅桿連接是否松動（導致能量損耗）。

 四、特殊場景應對策略

 1. 多層材料熔接

- 不同材質疊加時（如PP+PE），取中間值振幅（50-60μm），并延長焊接時間0.1-0.2秒促進界面融合。

 2. 精密小件焊接

- 微電子元件（如芯片封裝）需低振幅（20-30μm），搭配高頻設備（如35kHz-40kHz），減少熱影響區。

 3. 金屬-塑料復合焊接

- 金屬鑲嵌件焊接時，振幅需提高至60-80μm，同時增加壓力（10-15kgf），利用振幅使金屬表面微毛刺嵌入塑料，增強機械咬合。

 五、總結最佳實踐

1. 先參考材料基準值，再根據工件厚度、結構微調±10μm；

2. 通過變幅桿調整振幅比直接調功率更精準，避免能量過剩；

3. 每批次新材料試焊時，需做振幅-強度曲線測試（如30μm、40μm、50μm各焊5件），選取強度峰值對應的振幅；

4. 長期生產中，定期用振幅儀校準（建議每班1次），防止設備老化導致振幅衰減。

通過以上方法，可在保證熔接質量的同時，最大化設備效率并延長焊頭壽命。若遇到非常規材料，可聯系超聲波設備廠商獲取定制化振幅方案。
